COMPONENTES GALVANIZDOS PARA SPDAs

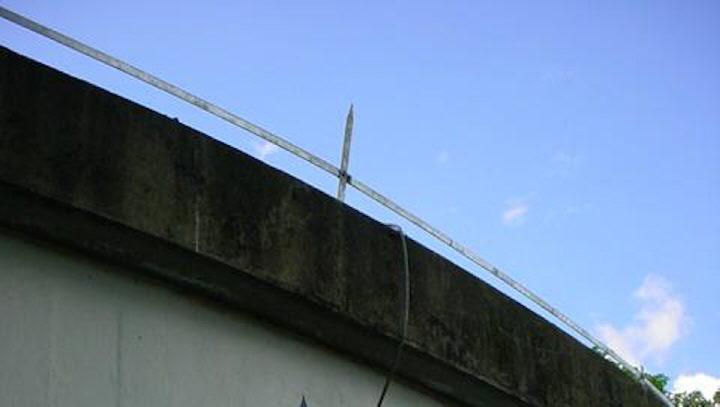

BARRA DE COBERTURA

Aplicação:  Para platibandas de edificações

 Vantagens:

- Apresenta um resultado de melhor estética em relação ao sistema convencional de cabos de cobre sustentados por suportes isoladores de 20 cm.

- Mão-de-obra de instalação mais racional.

- Menor custo que o cobre. Minimiza a possibilidades de roubos.

Características:

- Material: Barra rígida em aço galvanizado à quente de seção 50mm2

- Comprimento normal: 600 cm. Comprimento útil: 596cm

- Furações padronizadas:

             2 furos em cada ponta para emendas

             3 furos intermediários para suportes de fixação.

 SUPORTE DE FIXAÇÃO:

Material: aço  galvanizado à quente

Altura do suporte: 16 cm

Altura do eixo da barra de cobertura: 15cm

Fixação: Parafuso de rosca soberba de ¼” x 55mm

TERMINAL AÉREO:

Acumula a função de Terminal Aéreo e Suporte de Fixação

Material: aço galvanizado à quente

Altura total: 36 cm

Altura do eixo da barra de cobertura: 15cm

Fixação: Parafuso de rosca soberba de ¼” x 55mm

EMENDA 90º

Une duas barras de cobertura em 90 graus.

Tem furação central para suporte de fixação ou terminal aéreo.

CONDUTORES EM MALHA COM TERMINAIS AÉREOS,

com a utilização de perfis de alumínio com 70 mm2 de seção

CONDUTORES para descidas e equalizações:

Material: cordoalha de aço com 7 fios duplamente galvanizada

CONDUTOR DE DESCIDA:              Bitola 50mm2.

CONDUTOR DE EQUALIZAÇÃO: Bitola 25mm2.

CABOS DE AÇO PARA SPDAs

 ELETRODOS DE ATERRAMENTO

 Tipo 1: Material: haste redonda em aço galvanizado à quente

 Bitola: 5/8” (16 mm) x 3,00m - Seção = 200 m2

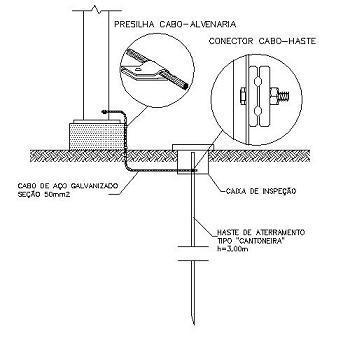

 Tipo 2: Material: cantoneira de aço galvanizado à quente

             Bitola: 1” x 3/16” (25,40mm x 4,76mm) x 3,00m – Seção = 219mm2

TERMINAL DE ATERRAMENTO PARA SUBESTAÇÃO

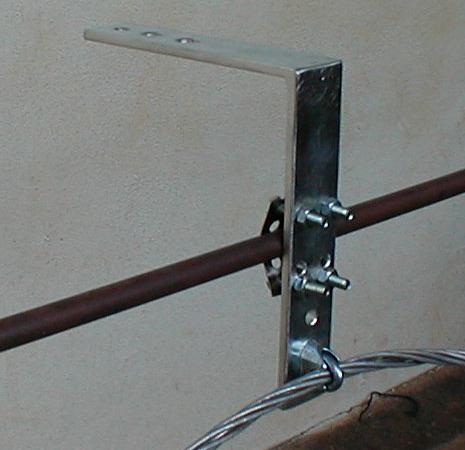

       Barra tipo TAP – Terminal de Aterramento Principal

         Tem por finalidade proporcionar pontos de aterramento e equalização para todas as necessidades da subestação e do painel de medição.

        É utilizada no início da construção da edificação, quando a viga da subestação (ou da sala da medição) onde a mesma será instalada, ainda não foi concretada              (porque a barra é fixada na ferragem da viga).

      Características físicas:

        Barra em aço estanhado, de bitola 38,10 x 6,35mm (Seção de 240mm2).

       O tratamento com estanho objetiva uma melhor condutividade elétrica e uma maior durabilidade à corrosão, pelo fato de ser utilizada com conectores de cobre ou latão ou latão estanhado.

    APLICAÇÕES:

          Utilização da barra TAP em subestações

     Tem capacidade para:

             Parte interna:    Cabo de aço de 50mm2 = aterramento das fundações (dentro do concreto).

                                        Possui regulagem para fixação em ferros desde 8,0 mm até 32,0 mm de diâmetro.

             Parte externa:

   Posição 1 (furo de 10mm): para cabo 25mm2 = aterramento das telas e ferragens da subestação

                  Posição 2 (furo de 12mm): para cabo de até 95mm2 = aterramento da carcaça do transformador

              Posição 3 (furo de 14mm): para cabo de até 185mm2 = aterramento do neutro do transformador

Utilização da barra TAP em painéis de medição de energia:

      Tem capacidade para:

            Parte interna (dentro do concreto):

                Conexão para cabo de aço de 50mm2 = aterramento das fundações.

                Fixação: Possui regulagem para ferros desde 8,0mm até 32,0mm de diâmetro.

           Parte externa (acesso para conexões externas):

               Posição 1 (furo de 10 mm): para cabo 25mm2 = aterramento da BARRA DE PROTEÇÃO

               Posição 2 (furo de 12 mm): para cabo de até 95mm2 = aterramento do Neutro da caixa CED

               Posição 3 (furo de 14 mm): opção para cabos de maiores bitolas (até 185mm2).
